Detalhes do produto:
Condições de Pagamento e Envio:
|
tensão: | 380V 50Hz 3phases ou conforme exigências de cliente | Material do rolo: | Aço do nível superior #45 com cromado duramente |
---|---|---|---|
Nome do produto: | 2 ondas 3 acenam o rolo do corrimão da estrada de 3mm que forma a bobina laminada máquina | matérias-primas: | Bobina laminada, bobina laminada a alta temperatura, bobina galvanizada |
Material da lâmina de corte: | Cr12Mov com extinguem HRC58-62° | Espessura: | 2.5-3mm |
Realçar: | corrimão da estrada que faz a máquina,Guard Rail Roll Máquina |
2 ondas 3 acenam o rolo do corrimão da estrada de 3mm que forma a bobina laminada máquina
o tipo 1.This da máquina adota a estação nova para aumentar a consistência; a máquina adota a transmissão da caixa de engrenagens para assegurar o trabalho de mais estável; produtos usados em uma variedade de corrimão, em corrimão da estrada, em cerca e em outras fazendas de criação.
parâmetros 2.Equipment detalhados:
Não
|
||
|
Material apropriado | Bobina laminada, bobina laminada a alta temperatura, bobina galvanizada |
2
|
Largura da matéria prima | 480mm |
3 | Fileiras dos rolos | 15 fileiras |
4 |
Poder total
|
Motor principal 22kwx2 Poder hidráulico 4kw da estação |
5 | Espessura da matéria prima | 2.5-3mm |
6 | Velocidade | 10-12m/min |
7 | Diâmetro do eixo | ¢116mm |
8
|
Tensão | 380V 50Hz 3phases |
9 | Quadro grande | aço 400H |
10 | Placa média | 18mm |
4. Componentes e especificação técnica
A. de-coiler hidráulico com 2 cabeças
Identificação da bobina: φ 350 ~ 580mm;
Largura da bobina: 150 milímetros - 580mm;
Poder hidráulico da estação: 4KW;
Carga máxima: 5 T;
Qty: 1PC;
B. Leveling - alimentando e contando
Usou-se fazendo o material liso antes de alimentar no rolo que forma a máquina.
Rolo da entrada e de guia: 9 rolos (acima de 4, abaixo de 5);
Material Cr12, tratamento térmico, cromo de superfície chapeado;
Poder do motor: 15KW;
Quadro: Aço de 400 H;

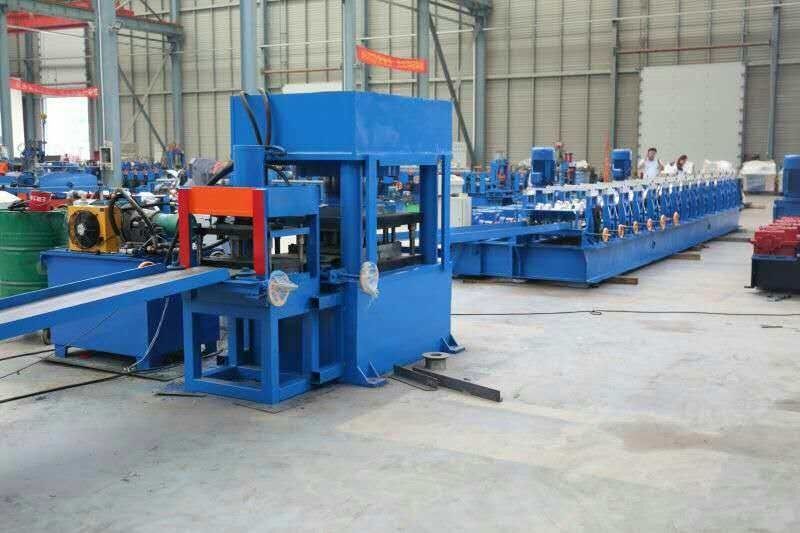

C. Pre que perfura e que corta o dispositivo
dispositivo de perfuração 400T e de corte hidráulico;
Material do cortador: Cr12;
Bomba hidráulica do pistão;
Poder hidráulico da estação: 22KW, em torno da pressão 250T;
18 furos que perfuram e que cortam junto;
1 furo de perfurador médio;

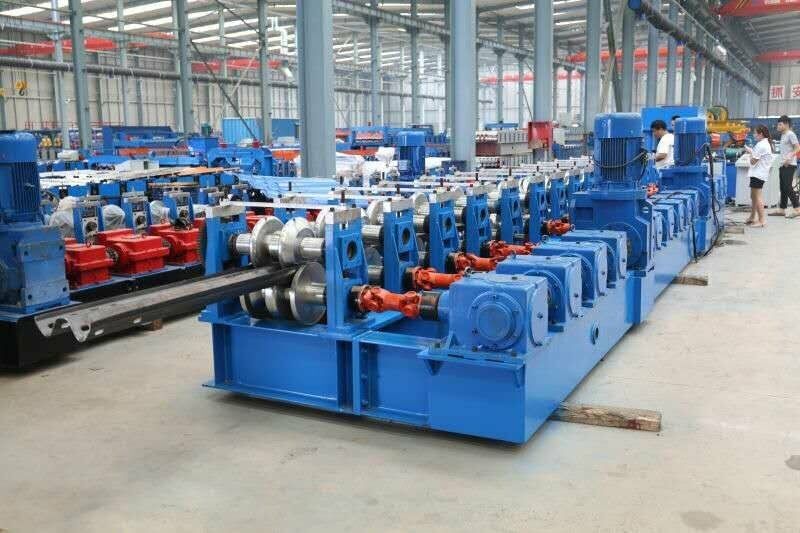

D. Principal Rolamento que forma a máquina
Quadro: Aço de 400 H com plataforma de alimentação soldada;
Estações do rolo: 15 estações;
Material do rolo: Cr12, tratamento térmico com o cromo revestido;
Diâmetro do eixo principal: ø116mm;
Material do eixo principal: #45 aço, tratamento térmico;
230 tipo condução da caixa de engrenagens;
Poder principal da máquina: 22KW*2;
Poder do cambiador de frequência: 50KW;
Velocidade: 10-12m/min;
E. Armário de controle do computador
Controle o comprimento de corte &punching do length& da quantidade automaticamente;
A máquina será parada quando perfurar e cortar;
Medida do comprimento e contagem automáticas da quantidade (precisão 3m+/- 2mm);
Tensão: 380V, 3 fase 50Hz (ou conforme o pedido do comprador);
Tamanho do painel de controlo do PLC: 600mm (L) x1000mm (H) x500mm (W);
Tipo do PLC: DELTA de Taiwan;
Tipo do conversor de frequência: Sanjing de China;
Tipo do tela táctil: Weinview de Taiwan;
Codificador: Representante de China.
F. Saída Tabela
Função: Apoie e output o produto;
Estrutura: suporte e rolo de apoio;
Tamanho: L 3m x W 0.5m;
Qty: 2PCS.
