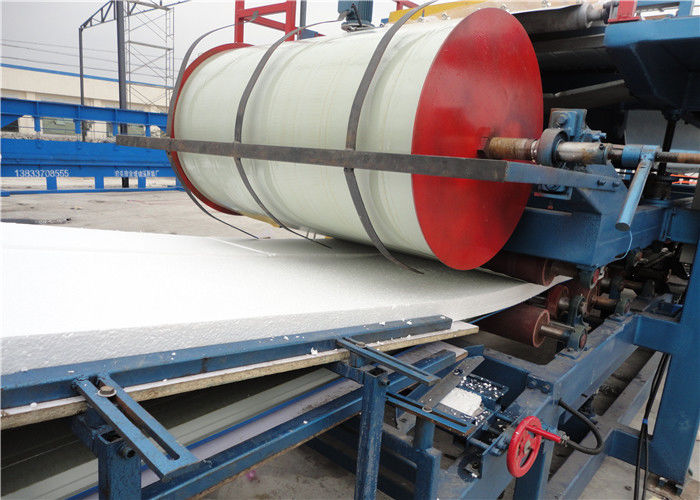

Painel de sanduíche da oficina que faz a linha de produção do painel de sanduíche do EPS da máquina

Painel de sanduíche da oficina que faz a linha de produção do painel de sanduíche do EPS da máquina

Wall roll painel dá forma à máquina

painel de sanduíche que faz a máquina

Lugar de origem:

Continente da China

Marca:

CANGZHOU WILLING

Certificação:

ISO CE

Número do modelo:

Painel de sanduíche EPS

Contacte-nos
Solicite um orçamento
Detalhes do produto
Nome do produto:
Máquina de moldagem de rolos de painéis de sanduíches com isolamento EPS
Velocidade de trabalho:
4 m/min
Dimensão (l*w*h):
40000 mm* 2250 mm* 2500 mm
Material:
EPS ou Rockwool
Doença:
novo
Serviço pós-venda fornecido:
Coordenadores disponíveis para prestar serviços de manutenção à maquinaria no ultramar, suporte labo
Destacar:

Wall roll painel dá forma à máquina

,

painel de sanduíche que faz a máquina

Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
negotiable
Detalhes da embalagem
40 'FLC
Tempo de entrega
45 dias úteis
Termos de pagamento
L/C,T/T,D/A,D/P
Habilidade da fonte
20 séries por mês
Descrição do produto

Máquina de conformação de rolos para painel sanduíche de EPS isolado


Painel Sanduíche de Poliestireno também chamado de Painel Sanduíche de EPS. A superfície superior e inferior deste painel é de chapas de aço galvanizadas e pré-pintadas, o material do núcleo é poliestireno, é formatado por laminação e prensagem com cola PU de 2 componentes. O painel sanduíche é caracterizado por manter a temperatura, isolamento térmico e acústico, à prova de água e fogo. É amplamente utilizado como parede ou telhado para câmaras frigoríficas, oficinas industriais, edifícios públicos, etc.


Perfil

Painel de sanduíche da oficina que faz a linha de produção do painel de sanduíche do EPS da máquina

Especificação


Nº. Item Descrição
1

Dimensões (C*L*A)

400000 mm*2250 mm*2500 m

2 Espessura do Aço  0,25 mm - 0,8 mm
3 Espessura do Painel Sanduíche 50 mm - 300 mm
4 Estação de Rolos

Camada superior: 13 fileiras.    Camada inferior: 14 fileiras

5

Velocidade de Trabalho

4 m /min

6

Potência

Potência do motor principal: 4kw. Potência da serra voadora: 2*0,75kw

7

Potência Total

                                   32 KW

8

Peso da Máquina

22 toneladas

9

Largura da Bobina de Aço

1000 mm   1200 mm  1250 mm

10

Potência do motor hidráulico

15 kw

11

Precisão de Corte

±2 mm


Introdução à estrutura


1 Desbobinador manual

É usado para suportar a bobina de aço e realizar a desbobinagem por meio de movimento rotativo. A bobina de aço é desbobinada manualmente. A capacidade deste desbobinador é de 1-2 Ton, e é capaz para a maioria dos casos.


2 Alimentação

Recebendo a matéria-prima (chapa de aço), garante que os produtos estejam arrumados, paralelos e tudo seja uniforme. Consulte o regulamento do equipamento para conhecer a função do cantoneira de localização.


3 Material da máquina

Para obter um produto de alta qualidade, nossa máquina adota estrutura de quadro de aço soldado, redutor de motor com conversão de frequência CA, transmissão por corrente, polimento das superfícies dos rolos, revestimento duro, tratamento térmico e revestimento de cromo.

Espessura do rolo revestido de cromo: 0,05 mm

Material do rolo: Aço forjado 45# tratamento térmico, revestido


4 Mecanismo de cisalhamento

Adota estação hidráulica e sistema de corte automático para realizar o corte estável de produtos de comprimento específico. Trilhos de guia laterais garantem o equilíbrio de corte durante a queda do cortador, este mecanismo é adotado para manter a rebarba e outros defeitos de borda afastados. Material das lâminas de corte: GCr12, processado por tratamento térmico


5 Sistema hidráulico

É acionado por uma Bomba de Engrenagem. Após encher o óleo hidráulico no tanque de óleo hidráulico, a bomba pode acionar o cilindro hidráulico para realizar a função de corte.

O sistema inclui um conjunto de tanque hidráulico, um conjunto de Bomba de Engrenagem, dois tubos hidráulicos e dois conjuntos de Válvulas Solenoides. Potência da Bomba: 4kw. Óleo hidráulico: 40#


6 Gabinete de controle elétrico

O PLC é adotado para organizar todas as ações da máquina. O comprimento da peça é ajustável de acordo com a configuração no PLC. Dois modos de controle opcionais: automático e manual. No modo automático, a máquina pode realizar trabalho totalmente automático. Para que a máquina tenha uma longa vida útil e fácil manutenção; adotamos apenas componentes elétricos de renome mundial. E através do nosso programa especialmente projetado, a interface homem-máquina é muito fácil de ser adotada por operadores de qualquer nível.


7 Encoder

Entendemos que o encoder é uma parte muito importante do sistema de corte para comprimento, por isso adotamos apenas a melhor qualidade da OMRON Japão. E oferecemos acoplamentos de correspondência suficientes para que a máquina nunca pare devido a problemas com o encoder.


Garantia


1. Garantido contra mau funcionamento devido a defeitos de fabricação por 1 ano após a data de compra, exceto peças elétricas.

2. Reparos não serão realizados mesmo durante o período de garantia nas seguintes circunstâncias

- Danos ocorrem devido a desastre natural

- Mau funcionamento ocorre devido a erro do usuário

- Mau funcionamento ocorre devido a modificações

- Mau funcionamento ocorre devido a movimento posterior ou envio após a instalação


Termos de pagamento


40% adiantado como pagamento inicial

60% é pago antes do processamento do envio


Entrega


FOB: Porto de Tianjin Xingang

Tempo de entrega: 45 dias úteis após o recebimento do pagamento inicial.
