nome do produto: | Linha de corte simples de aço 0,2 - 2.0mm da máquina de corte da cor do aço carbono Q235 | Cortando o material: | Galvalume, galvanizado |
---|---|---|---|
Espessura material: | 0,2 milímetros -3 milímetros | Velocidade de trabalho: | 8m/min - 30 m/min (pode ser personalizado) |
Peso da bobina: | Pode ser personalizado | Peças de corte: | 2 - 30pcs |
Peso da máquina: | 13000 QUILOGRAMAS | Precisão da largura de corte: | ± 0,01 - ± 0,05 mm |
Realçar: | q235 que corta a máquina de corte,máquina de corte de corte de aço da cor,máquina de corte do cortador de 0.2mm |
Linha de corte simples de aço 0,2 - 3.0mm da máquina de corte da cor do aço carbono Q235

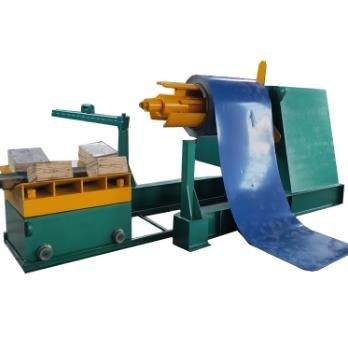

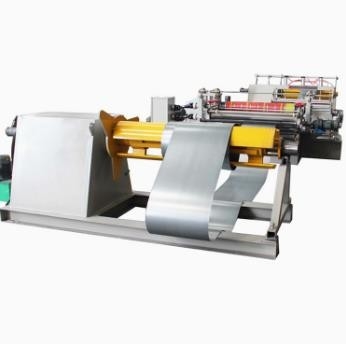

A linha de produção de corte consiste em três porções principais: um decoiler, uma talhadeira, e um rewinder. Enquanto o material está alimentado com o estreitamento entre as duas rodas circulares do corte (uma no abaixo superior e outro), está rebobinado na coberta cortada no recoiler. Os fornecedores e os utilizadores finais do equipamento devem trabalhar junto para determinar os componentes, o tamanho da pata, o jogo de ferramentas, os cavalos-força, e a tensão apropriados para o material que está sendo cortado.
Especificações
Não. | Artigo | Descrição |
1 especificação principal | 1 matéria prima | Galvanizado, de alumínio, aço da cor, Handness 235MPa |
Espessura de 2 matérias primas | 0,2 milímetros - 3,0 milímetros | |
Largura de 3 matérias primas | 600 milímetros - 1600 milímetros | |
Diâmetro interno de 4 fitas | φ 480 milímetros - φ 550 milímetros | |
Diâmetro de 5 TapeOuter | φ 1600 milímetros | |
Peso de 6 bobinas | 5 toneladas 7 toneladas 10 toneladas | |
7 /Slitting não. | 30 PCes máximos | |
8 o LineSpeed o mais altamente de corte | 8 m/min - 35 m/min | |
Linha mínima largura do corte 9 | 30 milímetros | |
Precisão da largura de corte 10 | ± 0,01 - ± 0,05 milímetros | |
11. avaliou a tensão operacional | 380 V, 3 fases, 60 hertz conforme pedido | |
12. Peso total | 14000 QUILOGRAMAS | |
12. Espaço de funcionamento (L*W) | 20000 mm*6000 milímetro | |
Especificação da máquina de 2 Decoiler | 1 diâmetro exterior da fita | Φ máximo 1600 milímetros |
Largura de 2 fitas | 600 milímetros - 1600 milímetros | |
Diâmetro interno de 3 fitas | φ 480 milímetros - φ 530 milímetros | |
Peso de 4 bobinas | 5 toneladas de /7/10 | |
5 Max Working Speed | 8 m/min - 30 m/min | |
Escala apertada de 6 fitas | φ 480 milímetros - φ 530 milímetros | |
Diâmetro de 7 eixos | φ180 milímetros | |
Comprimento eficaz de 8 rolos | 1600 milímetros | |
Poder de Moter de 9 movimentações | 5 QUILOWATTS | |
10. diâmetro de carregamento do carro | φ 700 milímetros - φ 1500 milímetros | |
11 pesos de carregamento do carro | 5 /7/ 10 toneladas | |
Velocidade de 12 carros | Aproximadamente 4 m/min | |

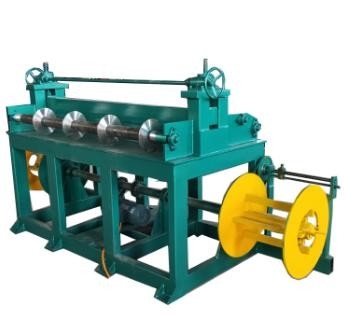

Especificação da máquina de corte 4 | 1 largura de corte | Φ máximo 1600 milímetros |
Espessura 2 de corte | 0,2 milímetros - 2,0 milímetros | |
Diâmetro do eixo de 3 cortadores | φ180 milímetro | |
Material do eixo de 4 cortadores | Cr 40 | |
tamanho 5.Cutter | 200 mm*300 mm*15 milímetro | |
Material de 6 cortadores | Cr12MoV | |
Tamanho do espaçador de 7 cortadores | 180 mm*240 mm*15 milímetro | |
8 movimentação Moter | 15 quilowatts | |
Corte 9 não. | 2-30 PCes | |
Cortador 10 não. | 32 PCes máximos | |
Máquina de aplanamento 5 | 1 diâmetro do eixo | φ 130 milímetros |
Eixo 2 não. | Acima de 2 fileiras, abaixo de 3 fileiras | |
Espessura meados de da placa 3 | 40 milímetros | |
Diâmetro do aplicador da palha de canteiro 4 | φ 130 milímetros | |
Largura de 5 filmes | 1600 milímetros | |
Tabela de 6 tensões | 1 eixo da segregação | 3 PCes, 1 eixo da pressão dos PCes |
Cilindro do ar 2 | 3 PCes | |
Especificação de 7 Recoiler | 1 diâmetro exterior da fita | Φ máximo 1600 milímetros |
Largura de 2 fitas | 600 milímetros - 1600 milímetros | |
Diâmetro interno de 3 fitas | φ 480 milímetros - φ 530 milímetros | |
Peso de 4 bobinas | 5 - 10 toneladas | |
5 Max Working Speed | 8 m/min - 30 m/min | |
Escala apertada de 6 fitas | φ 485 milímetros - φ 530 milímetros | |
Diâmetro de 7 eixos | φ 180 milímetros | |
Comprimento eficaz de 8 rolos | 1750 milímetros | |
Poder de Moter de 9 movimentações | 30 quilowatts | |
Especificação de 8 Recoiler | Diâmetro de carregamento do carro 10 | φ 1000 milímetros - φ 1750 milímetros |
11 pesos de carregamento do carro | 10 toneladas máximas | |
Velocidade de 12 carros | Aproximadamente 4 m/min | |
Sistema de controlo 9 elétrico | 2 grupos. O sistema de controlo do computador é PLC de Siemens. | |
Borda 10 que recolhe a máquina | 1 movimentação Moter | 3 quilowatts |
2 larguras materiais de coleta | 20 milímetros máximos | |
3 larguras dobro da borda | 400 milímetros |
Vantagem
Cortando linhas mantenha a precisão alta ao permitir mudanças imediatas. Com grandes coilers e pleno controlo da maquinaria, usando a tecnologia a mais atrasada para o controle e a automatização da qualidade, nós entregamos linhas de produção no tempo e no orçamento!
