Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do Produto: | Linha de corte de aço 0,2 - 3.0mm da máquina de corte da cor com velocidade de trabalho 20-30m/Min | material de corte: | Galvalume, galvanizado |
---|---|---|---|
espessura do material: | 0,2 milímetros -3 milímetros | velocidade de trabalho: | 8m/min - 30 m/min (pode ser personalizado) |
Peso da bobina: | Pode ser personalizado | Peças de corte: | 2 - 30pcs |
Peso da máquina: | 13000 quilogramas | Precisão da largura de corte: | ± 0,01 - ± 0,05 mm |
Realçar: | Máquina de corte longitudinal de bobina de folha 20m/min,máquina de corte longitudinal de bobina de folha 30m/min,máquina de corte longitudinal de 3 |
Linha de máquina de corte de aço colorido 0,2 - 3,0 mm com velocidade de trabalho 20-30 m/min

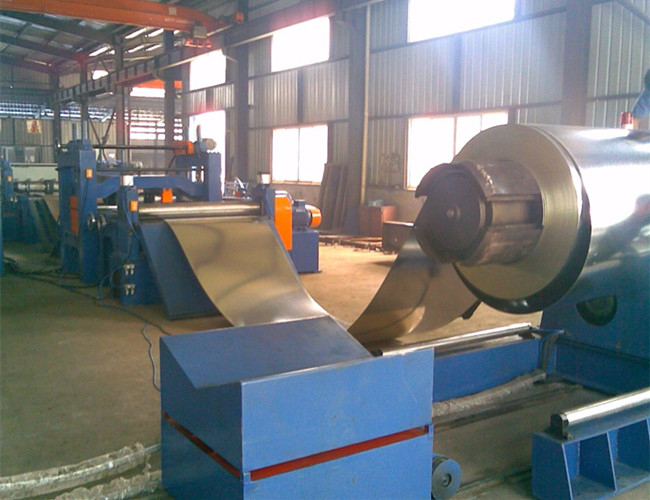

Uma linha de produção de corte consiste em três componentes principais: um desbobinador, um cortador e um rebobinador.O material é rebobinado na cobertura da fenda do rebobinador à medida que passa pelo nip entre as duas rodas de corte circulares (uma acima e outra abaixo).Para determinar os componentes adequados, tamanho da haste, kit de ferramentas, potência e tensão do material a ser cortado, os fornecedores de equipamentos e os usuários finais devem colaborar.
Especificações
Não. | Item | Descrição |
1 Especificação principal | 1 matéria-prima | Galvanizado, Alumínio, Aço colorido, Handness 235MPa |
2 Espessura da matéria-prima | 0,2 mm - 3,0 mm | |
3 Largura da matéria-prima | 600 mm - 1600 mm | |
4 Diâmetro interno da fita | φ480 mm -φ550 mm | |
5 Diâmetro Externo da Fita | φ1600 mm | |
6 Peso da Bobina | 5 toneladas 7 toneladas 10 toneladas | |
7 /Corte No. | Máximo 30 peças | |
8 A mais alta velocidade de linha de corte | 8 m/min - 35 m/min | |
9 Largura mínima da linha de corte | 30mm | |
10Precisão da Largura de Corte | ± 0,01 - ± 0,05 mm | |
11. Tensão operacional nominal | 380 V, trifásico, 60 Hz conforme solicitado | |
12. Peso Total | 14000 KG | |
12. Espaço de trabalho (L*W) | 20.000 mm * 6.000 mm | |

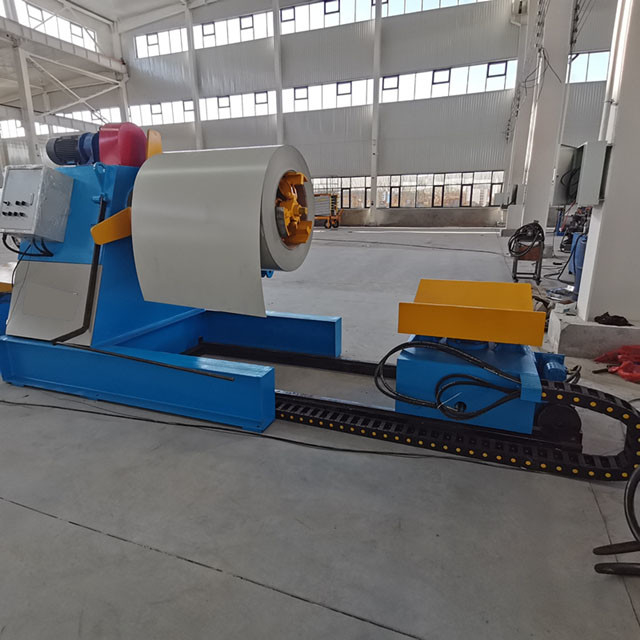

2 Especificação da Máquina Desbobinadora | 1 diâmetro externo da fita | máx.φ1600 mm |
2 Largura da Fita | 600 mm - 1600 mm | |
3 Diâmetro interno da fita | φ480 mm -φ530 mm | |
4 Peso da Bobina | 5/7/10 toneladas | |
5 velocidade máxima de trabalho | 8 m/min - 30 m/min | |
6 faixa estreita de fita | φ480 mm -φ530 mm | |
7 Diâmetro do Eixo | φ180 mm | |
8 Comprimento efetivo do rolo | 1600 mm | |
9 Potência do Motor de Acionamento | 5 KW | |
10. Diâmetro do carro de carregamento | φ 700 mm - φ 1500 mm | |
11 Peso do carro de carregamento | 5/7/10 toneladas | |
12 Velocidade do carro | Cerca de 4m/min | |
4 Especificação da máquina de corte | 1 Largura de Corte | máx.φ1600 mm |
2 Espessura de Corte | 0,2 mm - 2,0 mm | |
3 Diâmetro do Eixo do Cortador | φ180 mm | |
4 Material do Eixo do Cortador | Cr 40 | |
5.Tamanho do Cortador | 200mm*300mm*15mm | |
6 Material do Cortador | Cr12MoV | |
7 Tamanho do Espaçador do Cortador | 180mm*240mm*15mm | |
8 Motor de Acionamento | 15 kw | |
9 Nº de corte | 2-30 unidades | |
10 Cortador No. | Máximo 32 unidades | |
5 Máquina de aplainar | 1 Diâmetro do Eixo | φ130mm |
2 Nº do eixo | Subir 2 carreiras, descer 3 carreiras | |
3 Espessura da placa intermediária | 40 mm | |
4 Diâmetro do aplicador de palha | φ 130 mm | |
5 Largura do Filme | 1600 mm | |
6 Tabela de tensão | 1 Eixo de Segregação | 3 peças, 1 peça eixo de pressão |
2 cilindro de ar | 3 pecas | |
7 Especificação do Rebobinador | 1 diâmetro externo da fita | máx.φ1600 mm |
2 Largura da Fita | 600 mm - 1600 mm | |
3 Diâmetro interno da fita | φ480 mm -φ530 mm | |
4 Peso da Bobina | 5 - 10 toneladas | |
5 velocidade máxima de trabalho | 8 m/min - 30 m/min | |
6 faixa estreita de fita | φ485 milímetros -φ530 mm | |
7 Diâmetro do Eixo | φ180 mm | |
8 Comprimento efetivo do rolo | 1750 mm | |
9 Potência do Motor de Acionamento | 30 kw | |
8 Especificação do Rebobinador | 10 Diâmetro do carro de carregamento | φ 1000 mm - φ 1750 mm |
11 Peso do carro de carregamento | Máximo 10 toneladas | |
12 Velocidade do carro | Cerca de 4m/min | |
9 Sistema de controle elétrico | 2 conjuntos.Sistema de controle de computador é Siemens PLC. | |
10 Máquina Coletora de Bordas | 1 motor de acionamento | 3 kw |
2 Largura do Material de Coleta | Máx. 20 mm | |
3 Largura da Borda Dupla | 400 mm |
Vantagem
As linhas de corte mantêm alta precisão enquanto permitem mudanças instantâneas.Nossos grandes enroladores e controle total de maquinário nos permitem entregar linhas de produção no prazo e dentro do orçamento com a mais recente tecnologia para controle de qualidade e automação.
