Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | Aço galvanizado G550 | Espessura: | 0,75-1,2 mm |
|---|---|---|---|
| Largura da matéria-prima de alimentação: | 182mm | Diâmetro interno da bobina: | Φ 430-590 mm; |

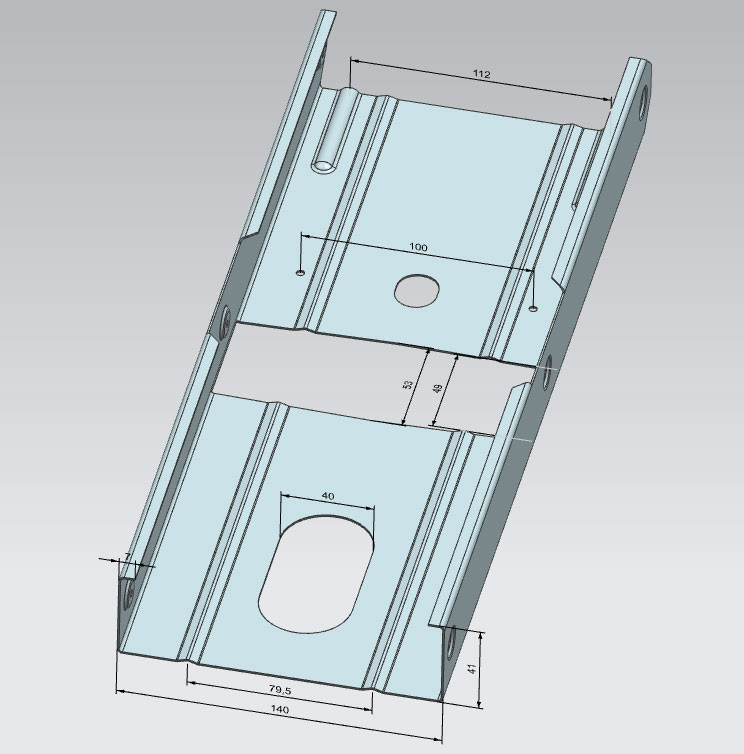

| Diâmetro externo da bobina: | ≤ Φ1300 mm; | Web do Perfil C: | 89mm |
| Lípido ou borda do perfil C: | 10 mm | Peso da máquina principal de moldagem de rolos: | cerca de 3000 kg |
| Potência do servomotor principal: | 7.5KW | Poder hidráulico do motor: | 5.5 kW |
|
4Parâmetros técnicos
(1) Tamanho da máquina principal de moldagem de rolos: 4000*800*1200mm;
(2) Peso da máquina principal de moldagem de rolos: cerca de 3000 kg;
(3) Potência do servomotor principal: 7,5 kW com função de auto-bloqueio;
(4) Potência do motor hidráulico: 5,5 kW;
(5) Tensão: 380V/50HZ/3PH;
(6) Etapas de moldagem: 12 etapas (8 estações de rolamento principais, 4 estações de rolamento de acabamento);
(7). Velocidade de moldagem: cerca de 30 m/min (dependendo da quantidade de punção e do comprimento do corte);
(8). Capacidade de trabalho: 5 a 8 toneladas/8 horas (pode funcionar 24 horas);
(9) Material do rolo: aço DC53 importado, usinagem CNC, tratamento térmico HRC58-62°, rectificação fina;
(10) Material do eixo principal: temperamento e moagem fina de aço 40Cr;
(11) Rodas de engrenagem: #45 acero de apagamento de alta frequência;
Sistema de corte: dispositivo de corte hidráulico;
(13) Material da lâmina: aço de tungsténio importado, com tratamento a 60-62°C;
Tolerância para corte e perfurado: ±0,5 mm;
Tolerância de moldagem: ±0,75 mm;
(16) Sistema de controlo: ecrã táctil de 19" e uma caixa de controlo principal;
(17) Principais marcas de peças electrónicas: Mitsubishi PLC do Japão, Schneider Relay da França, Omron Encoder do Japão, INVT Servo Motor da China;
(18) Material para a estrutura da máquina: aço estrutural soldado fino;
(19) Cor pintada: cinza e azul.
5Acessórios principais

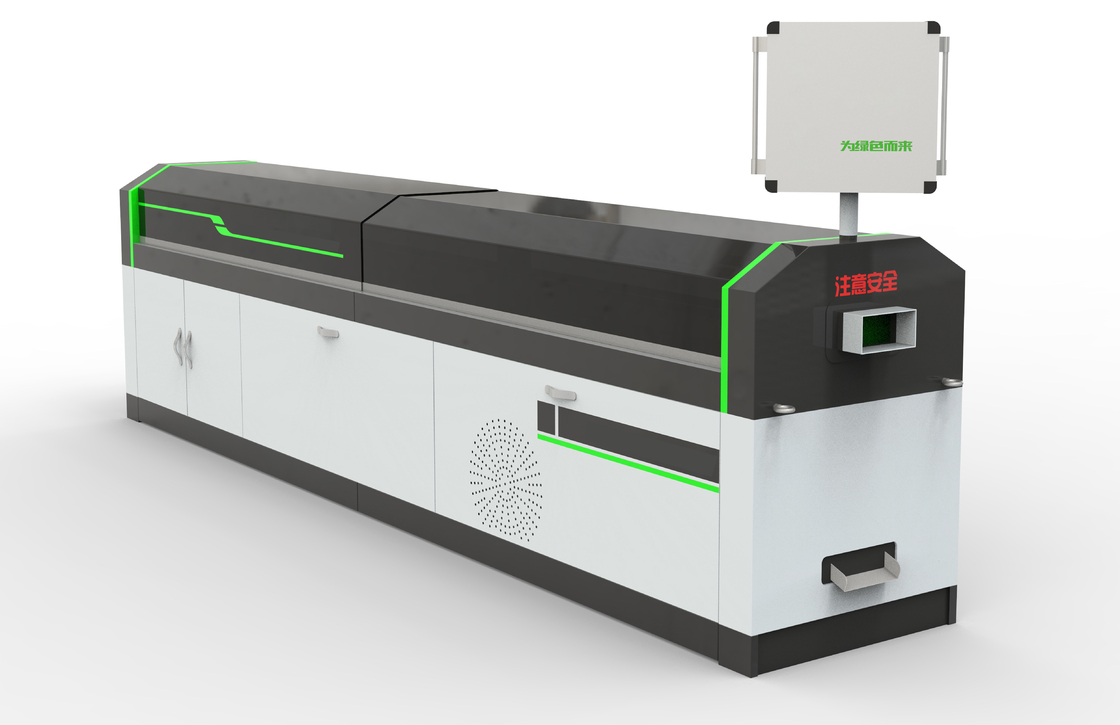

(1) Máquina principal de moldagem de rolos;
(2) 3 toneladas Descolagem manual;
◊ Função: rolamento de bobina de aço, bobina de aço giratória; com dispositivo de micro-frenagem para evitar que a inércia corra para a frente durante a parada de emergência.
◊ Método de condução: puxando pela máquina de moldagem de rolos;
◊ Peso máximo de carga: 3 toneladas;
◊ Diâmetro interno: Φ430-590 mm;
◊ Diâmetro externo: ≤ Φ1300 mm;
(3) Sistema de condução e hidráulico;
(4) Software de controlo de equipamento;
(5) Software do produto: 1 conjunto;
(6) (NÃO VERTEX SOFTWARE) VERTEX BD Design Software: 0 conjuntos;

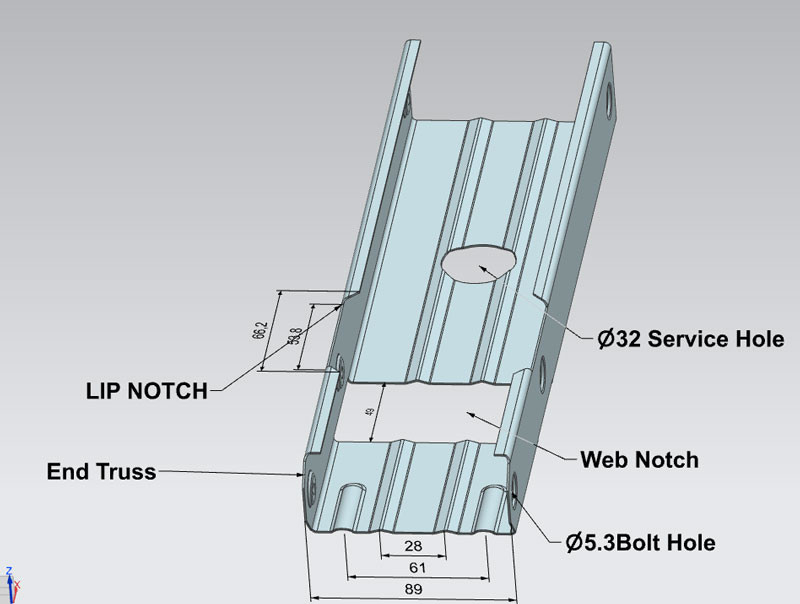

(7). Dispositivo automático de perfuração (buraco de serviço, buraco de fenda, corte de lábio, entalhe de web, entalhe de lábio, buraco de mancha, sulco de encolhimento);
8) Dispositivo hidráulico de pós-corte (material: SKD-11);
(9) Dispositivo de impressão automática: impressão em dois lados de altura simétricos;
Tabela de saída: 4 metros.
|
