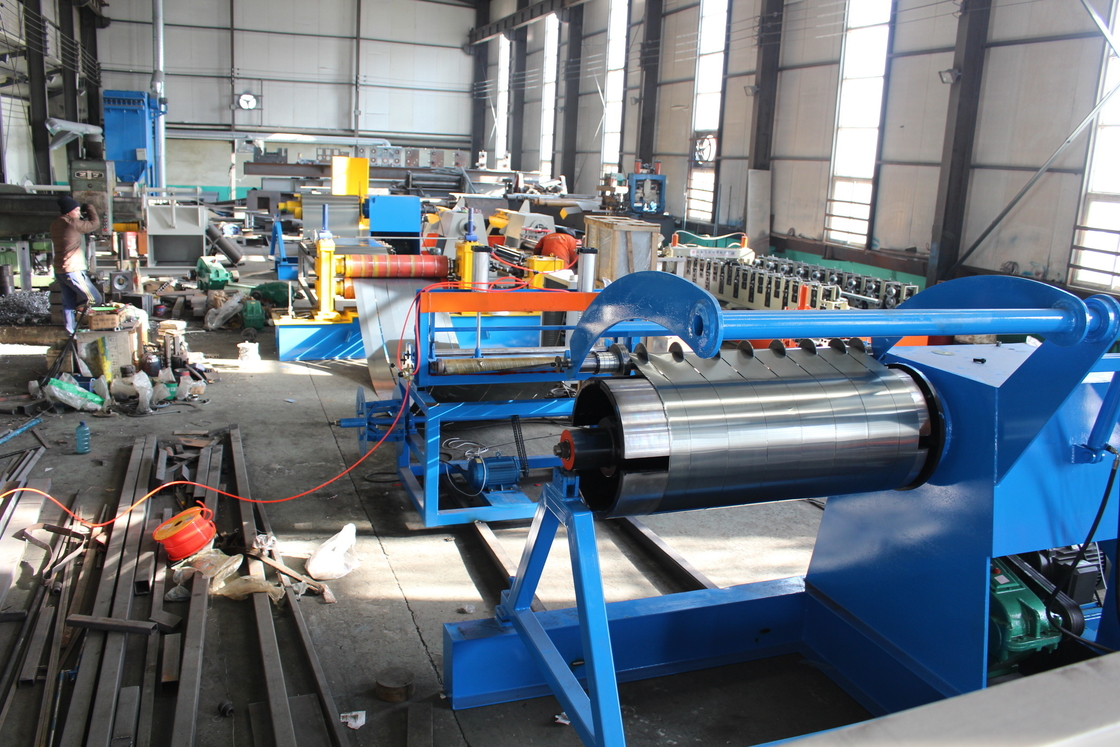

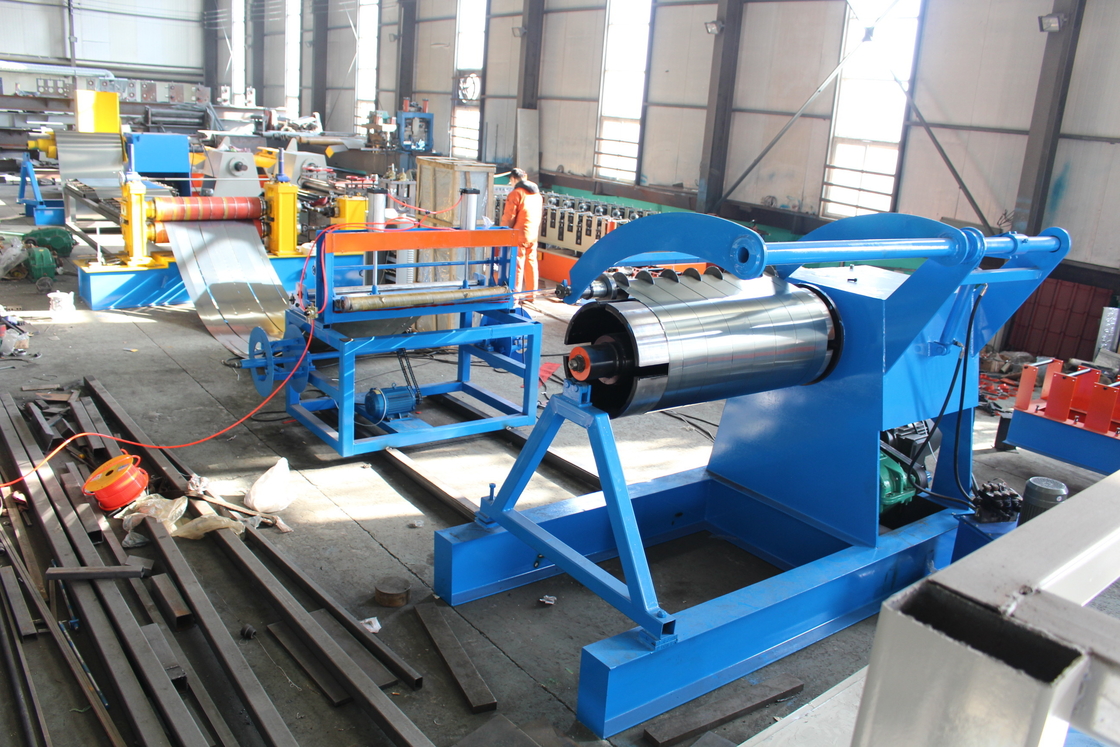

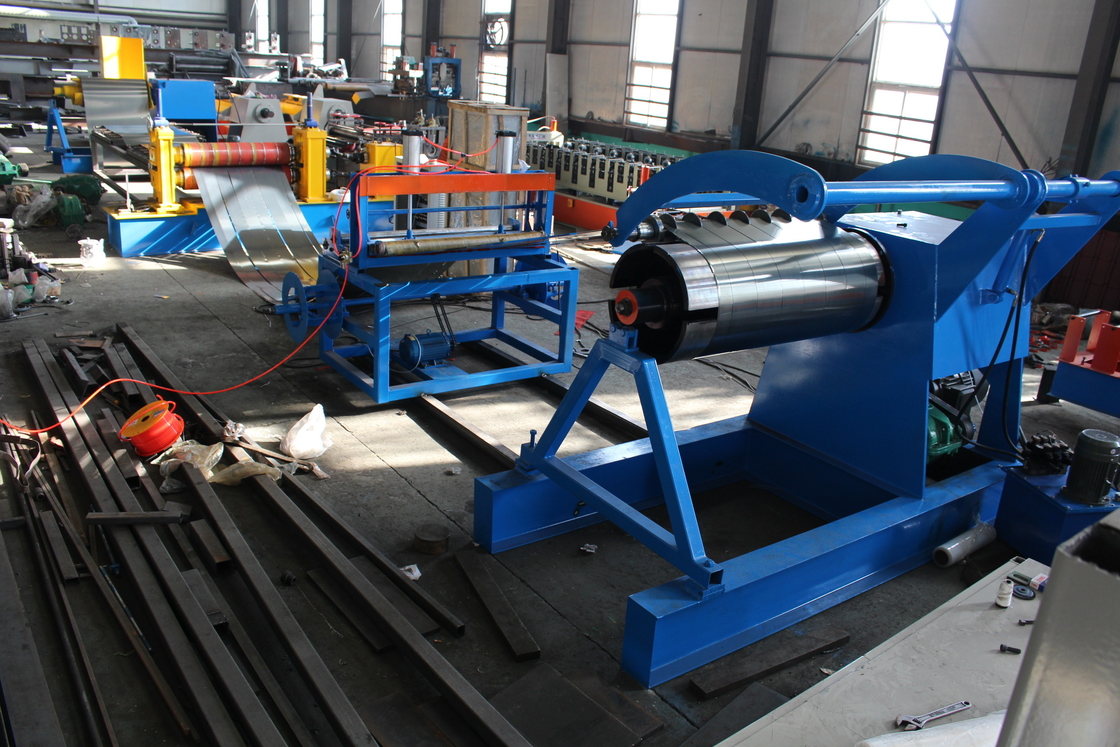

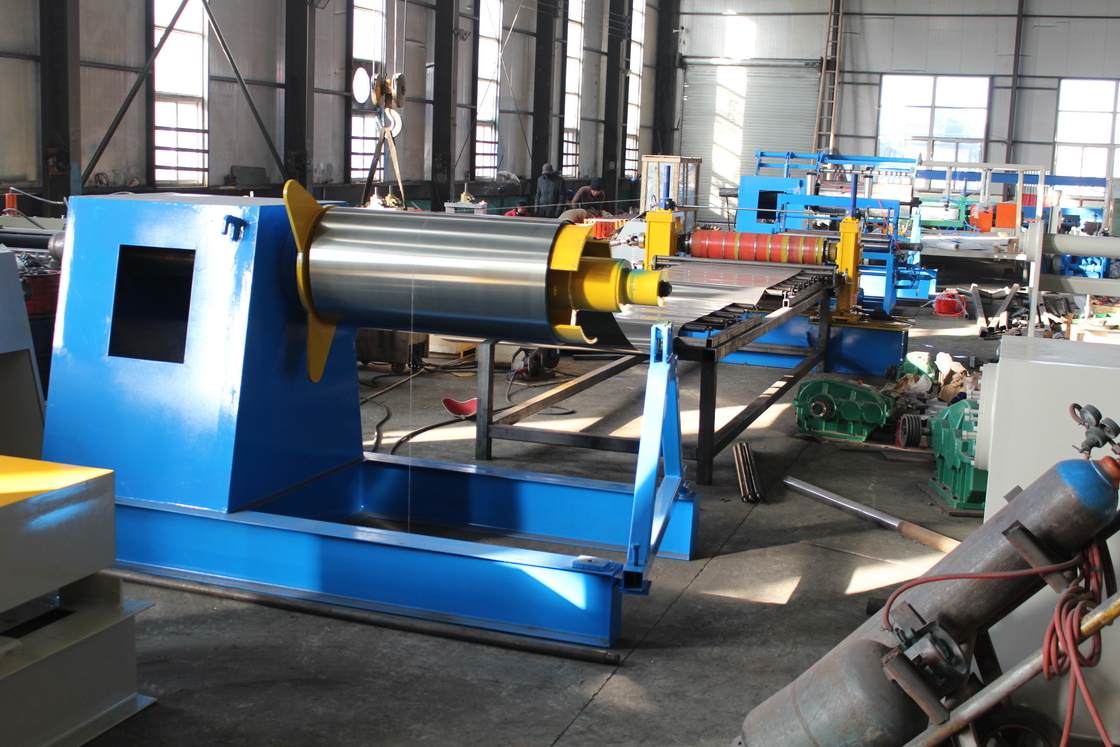

Linha simples de corte de mini-slicer de alta velocidade com descolante e recolante hidráulico
The mini slitter line can become an ideal support if the product includes a great variety of coils with reduced widths in which it is certainly not economical to use a large line for cutting coils under 300 mm and especially when very reduced spaces are necessary because of the product type.
Além disso, a mini-linha permite atingir velocidades consideráveis, até 500 m/min. Outras especificações: largura da bobina de 300 mm a 600 mm, peso da bobina de 3 a 8 toneladas,espessura do material a partir de 0.2 a 3.2 mm, e descolagem automática por desenho ou por ciclo.
Recomendado para a produção de bobinas estreitas, mas especialmente uma linha rápida para espaços pequenos e particularmente adequado para latão, cobre, alumínio, papel alumínio e aço laminado, mas também para laminados a frio,Materiais galvanizados e pré-pintados e aço inoxidável.
Principais especificações técnicas
| - Não, não. |
Ponto |
Descrição |
| 1 Especificações principais |
1 Matéria-prima |
Galvanizado, Alumínio, aço colorido, manobrabilidade 235MPa - 485MPa |
| 2 Espessura da matéria prima |
0.3 mm - 3,0 mm |
| 3 Largura da matéria prima |
600 mm - 1600 mm |
| 4 Diâmetro interno da fita |
φ480 mm -φ530 mm |
| 5 Diâmetro externo da fita |
φ1600 mm |
| 6 Peso da bobina |
5 toneladas - 10 toneladas |
| 7 /Slitting No. |
Max. 30 peças |
| 8 A maior velocidade de corte da linha |
8 m/min - 30 m/min |
| 9 Largura mínima da linha de corte |
35 mm |
| 10Precisão de largura de corte |
± 0,01 - ± 0,05 mm |
| 11Voltagem operacional nominal |
240 V, 3 fases, 60 Hz |
| 12. Peso total |
13000 kg |
| 12Espaço de trabalho |
20000 mm*6000 mm |

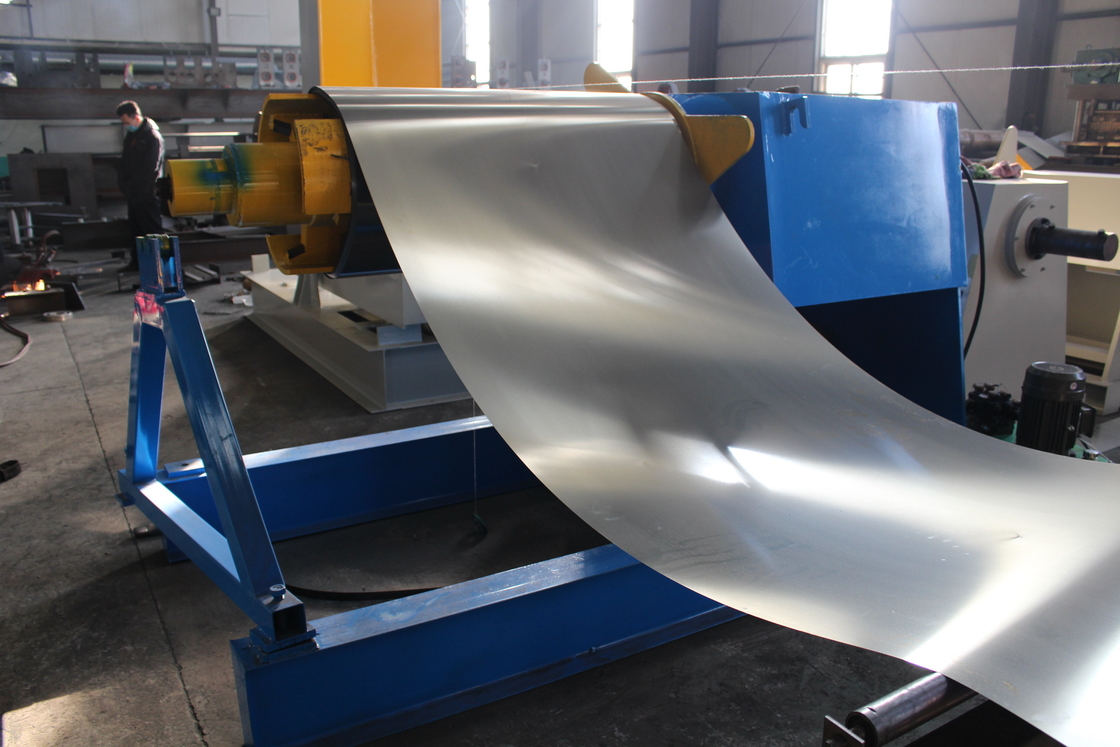

| 2 Especificação da máquina de descolamento |
1 Diâmetro externo da fita |
Max.φ1600 mm |
| 2 Largura da fita |
600 mm - 1600 mm |
| 3 Diâmetro interno da fita |
φ480 mm -φ530 mm |
| 4 Peso da bobina |
5 toneladas - 10 toneladas |
| 5 Velocidade máxima de funcionamento |
8 m/min - 30 m/min |
| 6 Faixa de alcance restrito |
φ480 mm -φ530 mm |
| 7 Diâmetro do eixo |
φ180 mm |
| 3Especificação da máquina de descolamento |
8 Comprimento efetivo do rolinho |
1600 mm |
| 9 Potência do motor |
5.5 KW |
| 10Diâmetro do carro de carga |
φ 700 mm - φ 1500 mm |
| 11 Peso do carro de carga |
5 toneladas - 10 toneladas |
| 12 Velocidade |
Cerca de 4 m/min |

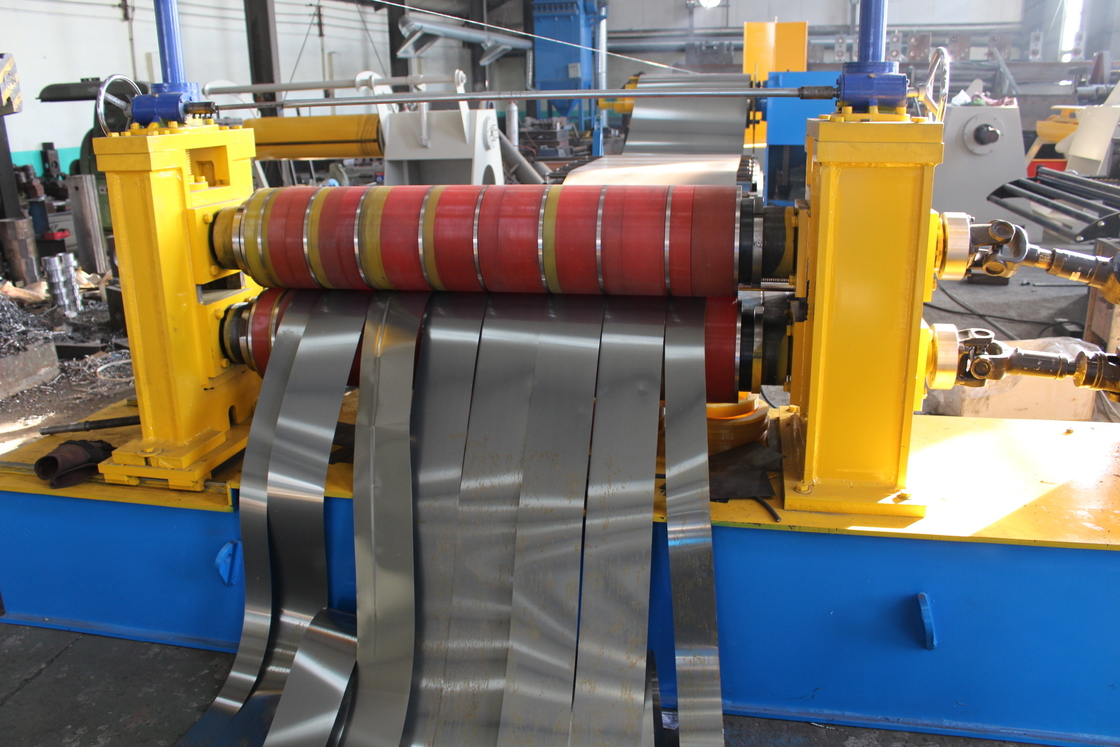

| 4 Especificação da máquina de corte |
1 Largura de corte |
Max.φ1600 mm |
| 2 Espessura de corte |
0.3 mm - 2,0 mm |
| 3 Diâmetro do eixo do cortador |
φ180 mm |
| 4 Material do eixo do cortador |
Cr 40 |
| 5.Tamanho do cortador |
200 mm*300 mm*15 mm |
| 6 Material do cortador |
Cr12MoV |
| 7 Tamanho do separador |
180 mm*240 mm*15 mm |
| 8 Motor de accionamento |
15 kW |
| 9 Cortar n.o. |
2 a 30 peças |
| 10 Cortador n.o. |
Máximo 32 peças |
| 5 Máquina de planeamento |
1 Diâmetro do eixo |
φ130 mm |
| 2 Aço n.o. |
Dois filas para cima, três filas para baixo. |
| 3 Espessura da placa média |
40 mm |
| 4 Diâmetro do aplicador de cobertura |
φ 130 mm |
| 5 Largura do filme |
1600 mm |
| 6 Tabela de tensão |
1 Poço de separação |
3 peças, 1 eixo de pressão |
| 2 Fusão de ar |
3 peças |
| 7 Especificação do recoiler |
1 Diâmetro externo da fita |
Max.φ1600 mm |
| 2 Largura da fita |
600 mm - 1600 mm |
| 3 Diâmetro interno da fita |
φ480 mm -φ530 mm |
| 4 Peso da bobina |
5 a 10 toneladas |
| 5 Velocidade máxima de funcionamento |
8 m/min - 30 m/min |
| 6 Faixa de alcance restrito |
φ485 mm -φ530 mm |
| 7 Diâmetro do eixo |
φ180 mm |
| 8 Comprimento efetivo do rolinho |
1750 mm |
| 9 Potência do motor |
30 kW |
| 8 Especificação do recolor |
10 Diâmetro do carro de carga |
φ 1000 mm - φ 1750 mm |
| 11 Peso do carro de carga |
Max 10 toneladas |
| 12 Velocidade |
Cerca de 4 m/min |
| 9 Sistema de controlo elétrico |
O sistema de controlo de computador é o PLC da Siemens. |
| 10 Máquina de recolha de borda |
1 Motor de accionamento |
3 kw |
| 2 Recolher a largura do material |
Máximo 20 mm |
| 3 Largura de borda dupla |
400 mm |
Garantia
1Garantida contra avarias decorrentes de defeitos de fabrico durante 1 ano a contar da data de compra, excepto peças eléctricas.
2Os reparos não serão realizados mesmo durante o período de garantia nas seguintes circunstâncias:
- O dano ocorre devido a um desastre natural
- Falha de funcionamento causada por erro do utilizador
- falha ocorre devido a modificações
- ocorrer um mau funcionamento devido a uma nova movimentação ou transporte após a instalação
Condições de pagamento
40% de adiantamento como adiantamento
60% é pago antes do processamento da remessa
Entrega
FOB: Porto de Tianjin Xingang
Prazo de entrega: 60 dias úteis após receção do adiantamento.
