Máquina de moldagem de rolos de painéis de sanduíches com isolamento EPS

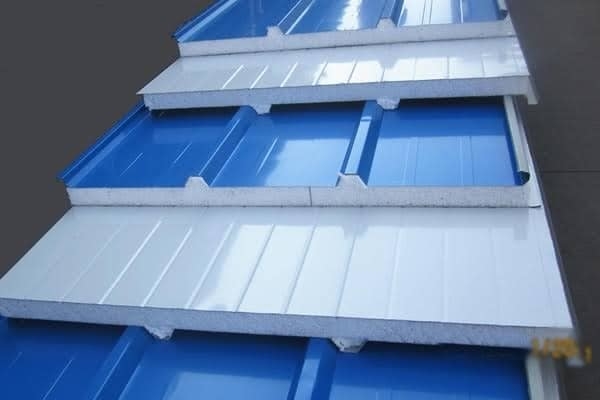

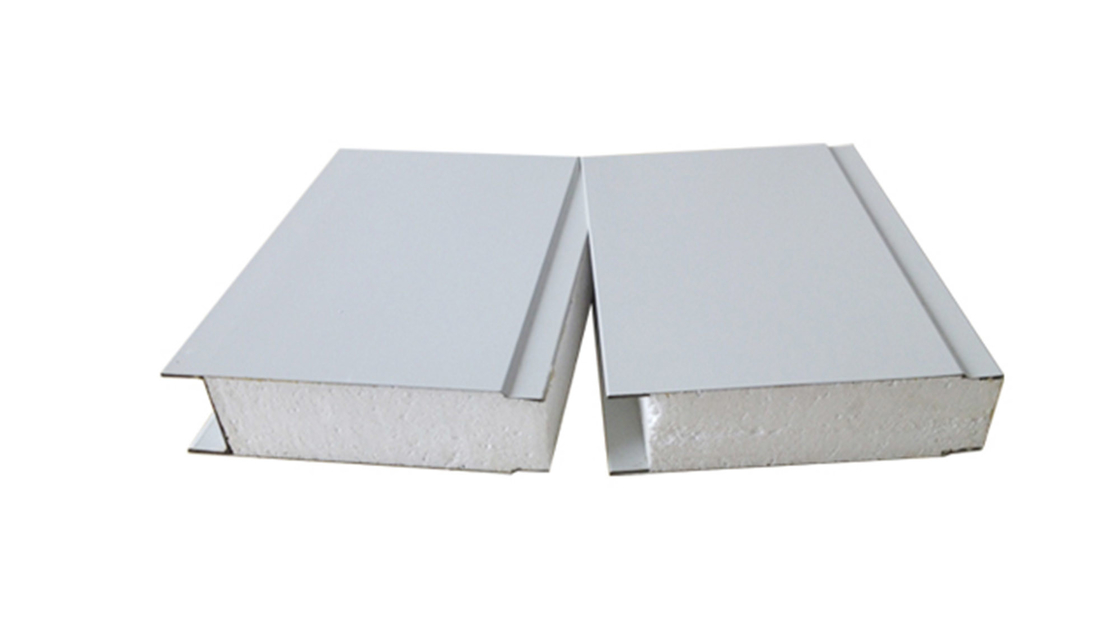

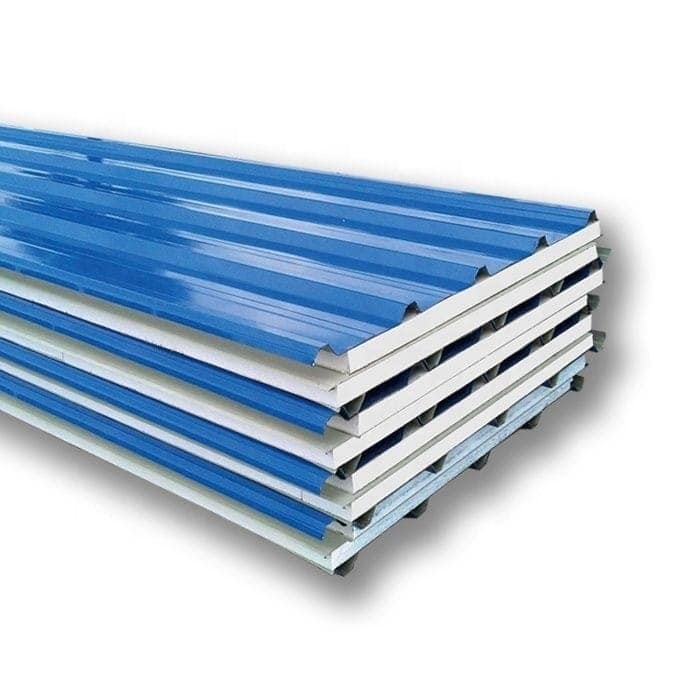

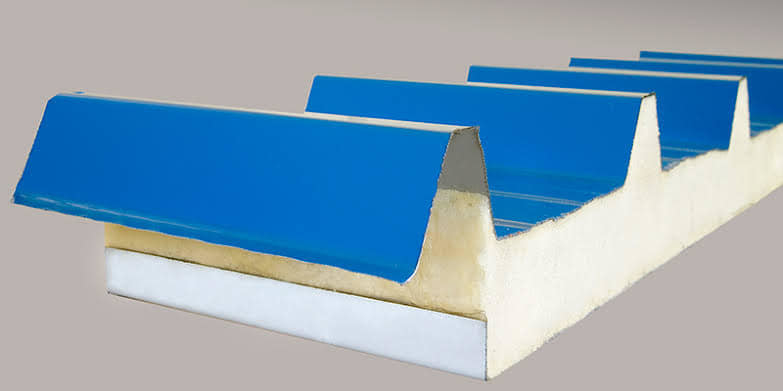

A superfície superior e inferior deste painel é de chapas de aço galvanizadas e pré-pintadas, o material principal é poliestireno,é formatado por laminação e prensagem com cola PU de 2 componentesO painel de sanduíche é caracterizado com manutenção de temperatura, isolamento térmico e sonoro, anti-água e resistente ao fogo.Edifícios públicos, etc..

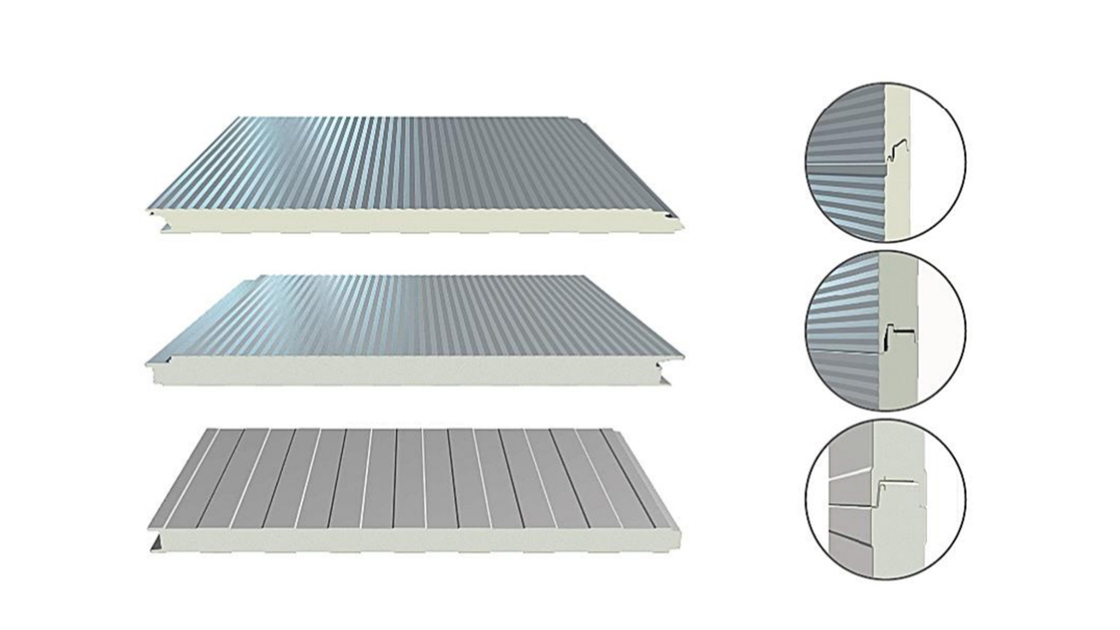

Perfil
Especificações
| - Não, não. |
Ponto |
Descrição |
| 1 |
Dimensões (L*W*H)
|
400000 mm*2250 mm*2500 m
|
| 2 |
Espessura do aço |
00,25 mm- 0,8 mm |
| 3 |
Painel de sanduíche espessura |
50 mm - 300 mm |
| 4 |
Estação de rolos |
Capa superior: 13 linhas. Capa inferior: 14 linhas.
|
| 5 |
Velocidade de trabalho
|
4 m/min
|
| 6 |
Potência
|
Potência do motor principal: 4kw.
|
| 7 |
Potência total
|
32 kW
|
| 8 |
Peso da máquina
|
22 toneladas
|
| 9 |
Largura da bobina de aço
|
1000 mm 1200 mm 1250 mm
|
| 10 |
Potência do motor hidráulico
|
15 kW
|
| 11 |
Precisão de corte
|
± 2 mm
|
Introdução da estrutura
1 Descolador manual
O sistema de descolagem de aço é utilizado para suportar a bobina de aço e realizar o descolagem por meio de movimento rotativo.e é capaz para a maioria dos casos.
2 Alimentação
Recebendo a matéria-prima (folha de aço), garante que os produtos são limpos, paralelos e tudo é uniformidade.Por favor, consulte o regulamento do equipamento para saber a função do ferro de ângulo de localização.
3 Material da máquina
A fim de obter um produto de alta qualidade, a nossa máquina adota estrutura de estrutura de aço soldado, motor de conversão de frequência de redução de corrente alternada, transmissão de cadeia, polir superfícies de rolos, chapeamento duro,Tratamento térmico e revestimento cromado.
Espessura revestida de cromo em rolos: 0,05 mm
Materiais para rolos: Forja de aço 45#, revestidos
4 Mecanismo de corte
Adota estação hidráulica e sistema automático de corte ao comprimento para realizar o corte estável de determinado comprimento de produtos.Os trilhos de guia laterais estão a garantir o equilíbrio de corte durante a queda do cuter para baixoMaterial das lâminas de corte: GCr12, processado por tratamento térmico
5 Sistema hidráulico
Após encher o óleo hidráulico no tanque de óleo hidráulico, a bomba poderia impulsionar o cilindro hidráulico para realizar a função de corte.
O sistema inclui um conjunto de tanque hidráulico, um conjunto de bomba de engrenagem, dois tubos hidráulicos e dois conjuntos de válvulas solenoides.
6 Gabinete de controlo elétrico
O PLC da Panasonic é adotado para organizar todas as ações da máquina. O comprimento da peça de trabalho é ajustável de acordo com a configuração do PLC. Dois modos de controle opcionais: automático e manual.No modo automáticoPara que a máquina tenha uma longa vida útil e fácil manutenção, adotamos apenas componentes elétricos mundialmente famosos.E pelo nosso programa especialmente concebido, a interface homem-computador é muito fácil de ser adoptada por qualquer nível de operadores.
7 Codificador
Entendemos que o codificador é uma parte muito importante do sistema de corte em comprimento, por isso só adotamos a melhor qualidade da OMRON Japen.E nós oferecemos acoplamentos suficientes para fazer a máquina nunca vai desligar devido ao problema do codificador.
Garantia
1Garantida contra avarias decorrentes de defeitos de fabrico durante 1 ano a contar da data de compra, excepto peças eléctricas.
2Os reparos não serão realizados mesmo durante o período de garantia nas seguintes circunstâncias:
- O dano ocorre devido a um desastre natural
- Falha de funcionamento causada por erro do utilizador
- falha ocorre devido a modificações
- ocorrer um mau funcionamento devido a uma nova movimentação ou transporte após a instalação
Condições de pagamento
40% de adiantamento como adiantamento
60% é pago antes do processamento da remessa
Entrega
FOB: Porto de Tianjin Xingang
Prazo de entrega: 45 dias úteis após o recebimento do adiantamento.
