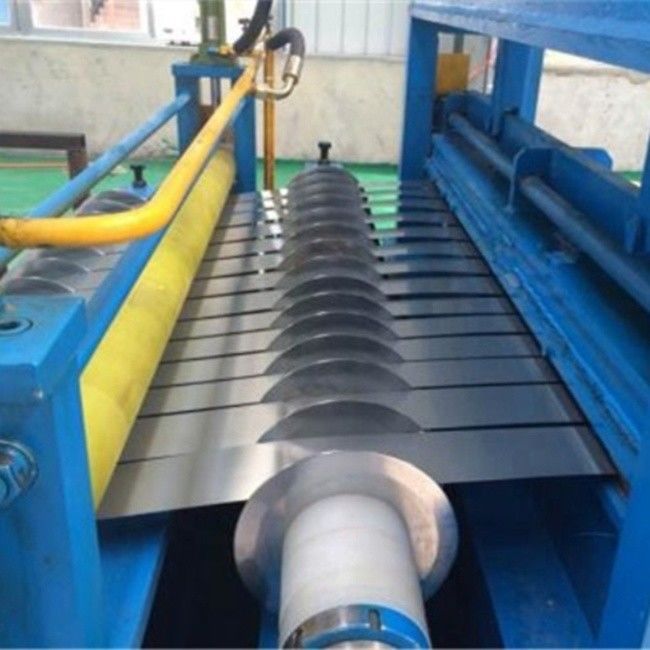

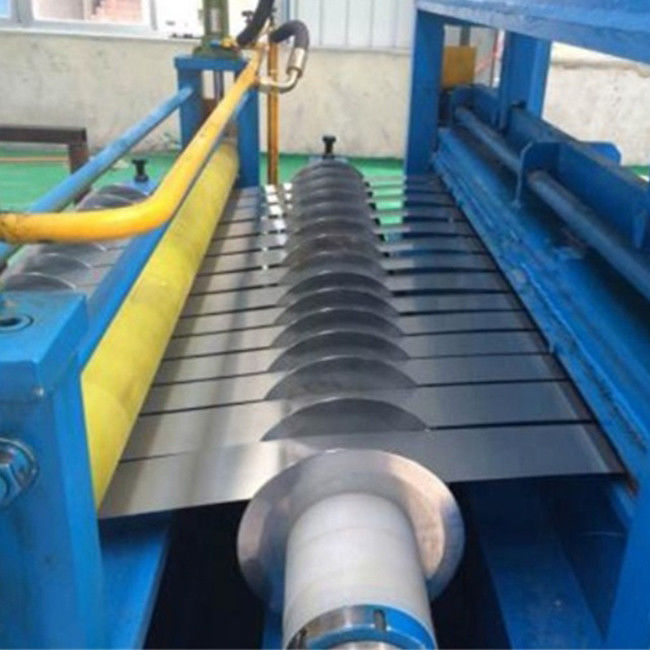

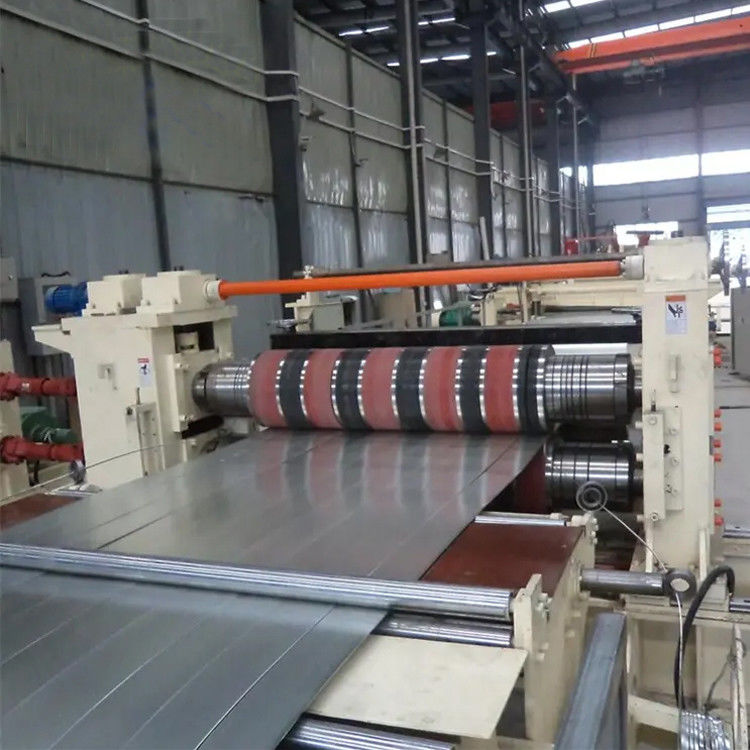

Bobina de aço 40m/min Máquina de corte de alta velocidade com desenrolar hidráulico e recuo e recuo
A mini linha de slitter pode se tornar um suporte ideal se o produto incluir uma grande variedade de bobinas com larguras reduzidas nas quais certamente não é econômico usar uma linha grande para cortar bobinas abaixo de 300 mm e, especialmente, quando são necessários espaços muito reduzidos devido ao tipo de produto.
Além disso, a mini-linha permite atingir velocidades consideráveis, até 500 m/min. Outras especificações: largura da bobina de 300 mm a 600 mm, peso da bobina de 3 a 8 toneladas, espessura do material de 0,2 a 3,2 mm e desgaste automático por desenho ou por loop.
Recomendado para a produção de bobinas estreitas, mas especialmente uma linha rápida para pequenos espaços e particularmente adequado para latão, cobre, alumínio, papel alumínio e aço de laminação, mas também para materiais de laminação a frio, galvanizados e pré-pintados e aço inoxidável.
| Não. | Item | Descrição |
| 1 | Especificação principal | 1 Matéria -prima: galvanizada, alumínio, aço colorido, dureza 235mpa - 485mpa |
| | 2 espessura da matéria -prima: 0,3 mm - 3,0 mm |
| | 3 Largura da matéria -prima: 600 mm - 1600 mm |
| | 4 fita diâmetro interno: φ 480 mm - φ 530 mm |
| | 5 fita diâmetro externo: φ 1600 mm |
| | 6 Peso da bobina: 5 toneladas - 10 toneladas |
| | 7 Slitting no.: Máximo 30 pcs |
| | 8 A maior velocidade de linha de corte: 8 m/min - 30 m/min |
| | 9 Largura mínima da linha de corte: 35 mm |
| | 10 Precisão de largura de corte: ± 0,01 - ± 0,05 mm |
| | 11. Tensão operacional nominal: 240 V, 3 fase, 60 Hz |
| | 12. Peso total: 13000 kg |
| | 12. Espaço de trabalho (L*W): 20000 mm*6000 mm |

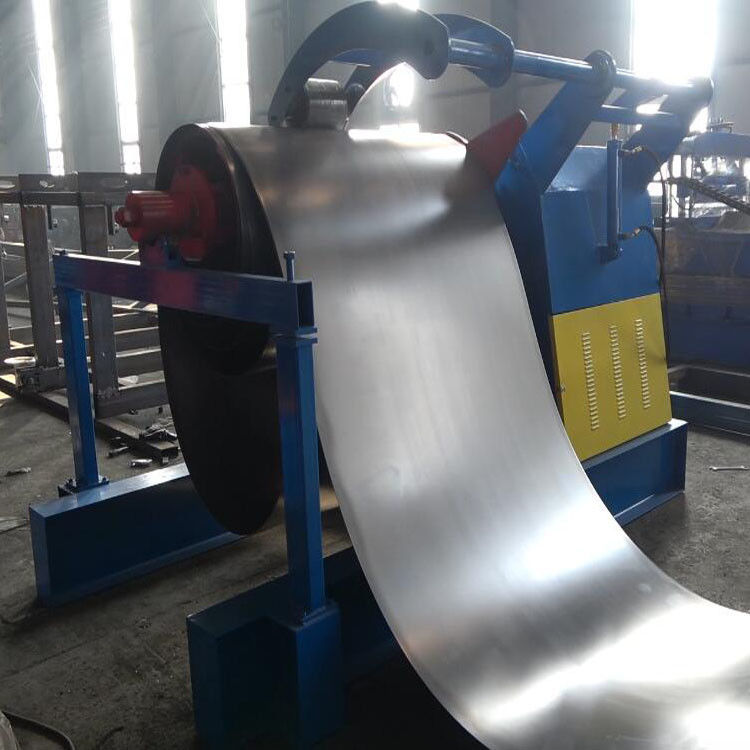

| 2 | Especificação da máquina decilante | 1 fita diâmetro externo: max φ 1600 mm |
| | 2 largura de fita: 600 mm - 1600 mm |
| | 3 fita diâmetro interno: φ 480 mm - φ 530 mm |
| | 4 Peso da bobina: 5 toneladas - 10 toneladas |
| | 5 Velocidade máxima de trabalho: 8 m/min - 30 m/min |
| | 6 Fita Faeda Fissa: φ 480 mm - φ 530 mm |
| | 7 diâmetro do eixo: φ180 mm |
| 3 | Especificação da máquina decilante | 8 Rolo de comprimento efetivo: 1600 mm |
| | 9 Drive Motor Power: 5,5 KW |
| | 10. Diâmetro do carro de carregamento: φ 700 mm - φ 1500 mm |
| | 11 Carregando peso do carro: 5 toneladas - 10 toneladas |
| | Velocidade de 12 carros: cerca de 4 m/min |

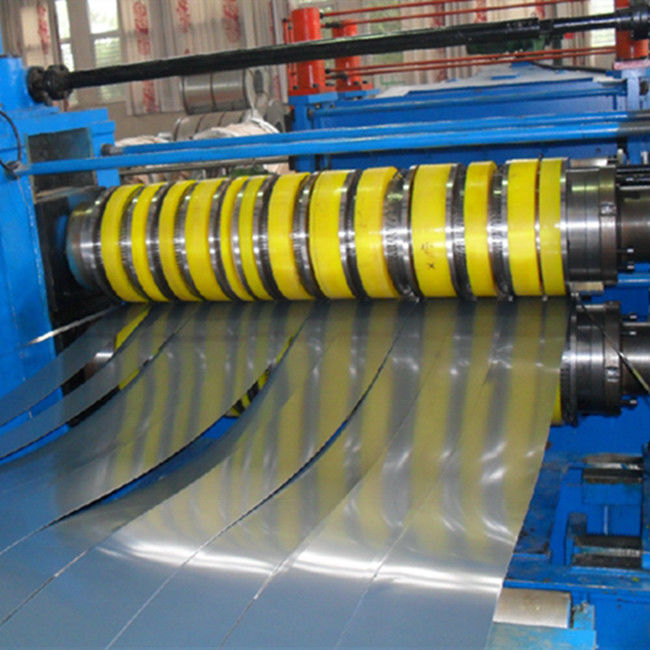

| 4 | Especificação da máquina de cortar | 1 largura de corte: máximo φ 1600 mm |
| | 2 espessura de corte: 0,3 mm - 2,0 mm |
| | 3 Diâmetro do eixo do cortador: φ180 mm |
| | 4 Material do eixo do cortador: Cr 40 |
| | 5. Tamanho do cortador: 200 mm*300 mm*15 mm |
| | 6 Material do cortador: CR12MOV |
| | 7 Tamanho do espaçador do cortador: 180 mm*240 mm*15 mm |
| | 8 Motor de acionamento: 15 kW |
| | 9 Corte no.: 2-30 PCs |
| | 10 Cutter no.: Max 32 pcs |
| 5 | Máquina de aplainar | 1 diâmetro do eixo: φ 130 mm |
| | 2 eixo no.: Up 2 linhas, abaixo de 3 linhas |
| | 3 espessura da placa média: 40 mm |
| | 4 diâmetro do aplicador de cobertura: φ 130 mm |
| | 5 largura do filme: 1600 mm |
| 6 | Tabela de tensão | 1 eixo de segregação: 3 pcs, 1 eixo de pressão de pcs |
| | 2 cilindro de ar: 3 pcs |
| 7 | Especificação de recuo | 1 fita diâmetro externo: max φ 1600 mm |
| | 2 largura de fita: 600 mm - 1600 mm |
| | 3 fita diâmetro interno: φ 480 mm - φ 530 mm |
| | 4 Peso da bobina: 5 - 10 toneladas |
| | 5 Velocidade máxima de trabalho: 8 m/min - 30 m/min |
| | 6 Fita Faeda Fissa: φ 485 mm - φ 530 mm |
| | 7 diâmetro do eixo: φ 180 mm |
| | 8 Rolo de comprimento efetivo: 1750 mm |
| | 9 Drive Motor Power: 30 KW |
| 8 | Especificação de recuo | 10 diâmetro do carro de carregamento: φ 1000 mm - φ 1750 mm |
| | 11 Carregando peso do carro: máximo 10 toneladas |
| | Velocidade de 12 carros: cerca de 4 m/min |
| 9 | Sistema de controle elétrico | 2 conjuntos. O sistema de controle de computador é o Siemens Plc. |
| 10 | Máquina de coleta de arestas | 1 motor de acionamento: 3 kW |
| | 2 Largura do material de coleta: máximo 20 mm |
| | 3 largura de borda dupla: 400 mm |
