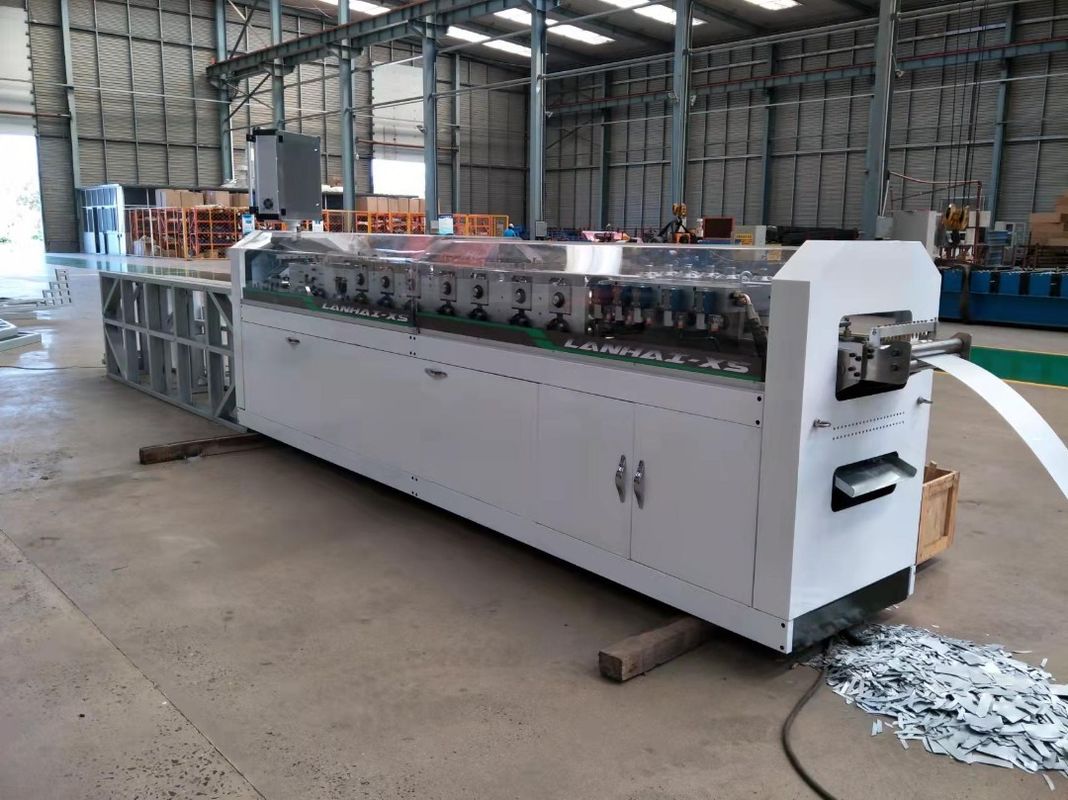

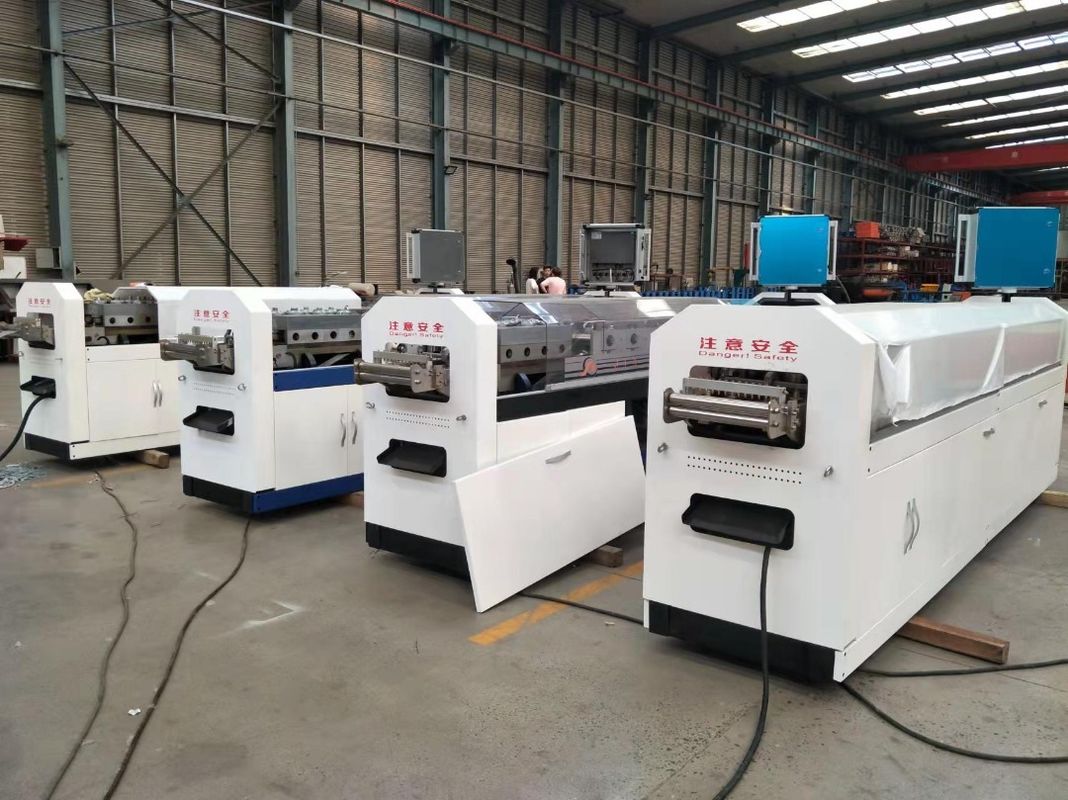

Máquina de moldagem de rolos de construção de estrutura de aço de calibre leve C89

• Tamanho da máquina principal de conformação de rolo: 4000×800×1200mm
• Peso da máquina principal de conformação de rolo: cerca de 3000KGS
• Potência do servo motor principal: 7,5KW com função de auto-travamento
• Potência do motor hidráulico: 5,5KW
• Tensão: 380V/50HZ/3PH
• Etapas de conformação: 12 etapas (8 estações de rolos principais, 4 estações de rolos de acabamento)
• Velocidade de conformação: cerca de 30m/min (depende da quantidade de punções e do comprimento de corte)
• Capacidade de trabalho: 5~8 Toneladas/8 horas (pode trabalhar 24 horas)
• Material do rolo: aço DC53 importado, usinagem CNC Center, tratamento térmico HRC58-62°, retificação fina
• Material do eixo principal: aço 40Cr temperado e retificado fino
• Roda dentada: têmpera por alta frequência em aço #45
• Sistema de corte: dispositivo de corte hidráulico
• Material da lâmina: aço tungstênio importado com tratamento de têmpera 60-62°C
• Tolerância para corte e punção: ±0,5mm
• Tolerância para conformação: ±0,75mm
• Sistema de controle: tela sensível ao toque de 19" e uma caixa de controle principal
• Marca das peças eletrônicas principais: PLC Mitsubishi do Japão, Relé Schneider da França, Encoder Omron do Japão, Servo Motor INVT da China
• Material para a estrutura da máquina: aço estrutural fino soldado
• Cor pintada: Cinza e Azul

• Máquina Principal de Conformação de Rolo
• Desbobinador Manual de 3 Toneladas
  • Função: suportar bobina de aço, girar bobina de aço; com dispositivo de micro-frenagem para evitar que a inércia avance durante a parada de emergência
  • Método de acionamento: puxando pela máquina de conformação de rolo
  • Peso Máximo de Carga: 3 Toneladas
  • Diâmetro Interno: Φ430-590mm
  • Diâmetro Externo: ≤Φ1300mm
• Sistema de Acionamento e Hidráulico
• Software de Controle de Equipamentos
• Software do Produto: 1 conjunto
• Dispositivo de Punção Automática (Furo de Serviço, Furo de Ondulação, Corte de Aba, Entalhe de Alma, Entalhe de Aba, Furo de Parafuso, Sulco de Encolhimento)
• Dispositivo de Pós-Corte Hidráulico (material: SKD-11)
• Dispositivo de Impressão Automática: imprimir em dois lados de altura simétricos
• Mesa de Saída: 4 metros

Vertex BD é o sistema de software líder para aço conformado a frio. Vertex fornece soluções completas de design arquitetônico e gerenciamento de informações de produtos para design e fabricação de edifícios comerciais e residenciais. Vertex BD é baseado em uma plataforma flexível para responder às necessidades em constante mudança das indústrias de estruturas e manufatura.

• As estruturas de armação para paredes, pisos e telhados são geradas automaticamente para economizar tempo de design
• A modelagem 3D real garante 100% de precisão e reduz defeitos de design
• Gere automaticamente desenhos de arquitetura de armação e desenhos de elevação de edifícios
• Gere tabelas precisas de corte de perfis e listas de materiais para estimar itens com precisão
• Vários arquivos de saída CNC podem ser gerados para atender às necessidades de produção
• A plataforma de design poderosa e flexível pode personalizar a biblioteca de perfis e as regras de geração de armação de acordo com as necessidades do cliente
• Compatível com outros softwares BIM por meio de ferramentas poderosas de importação e exportação IFC
• A função de análise de engenharia Vertex pode ser usada para cálculo estrutural
